Fényképes beszámoló a vásárosnaményi II. Rákóczi Ferenc Tisza-híd építéséről

2012. szeptember



 Havi fényképes beszámolók: 2011 augusztus szeptember október november december 2012 január február március

2012 április május június július augusztus szeptember október november december (próbaterhelés)                          Tanulmányok

Szeptemberben.

fénykép és szöveg: Hajós Bence



2012. szeptember 5.

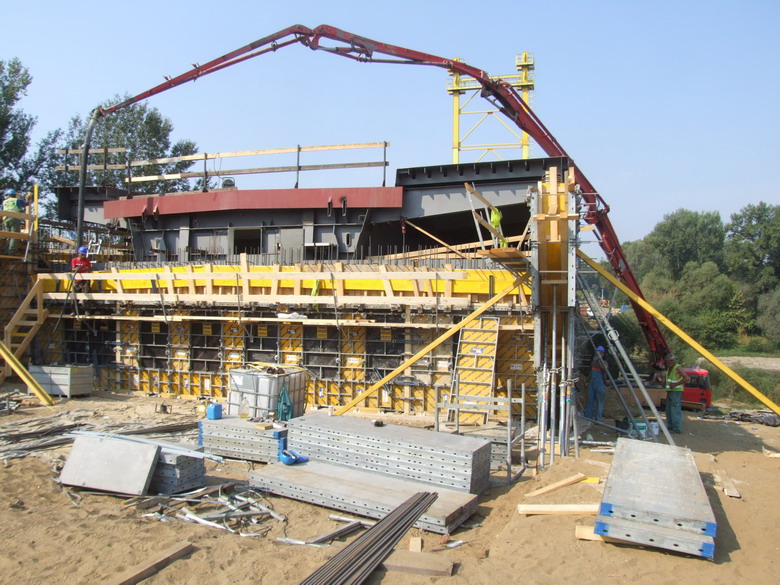

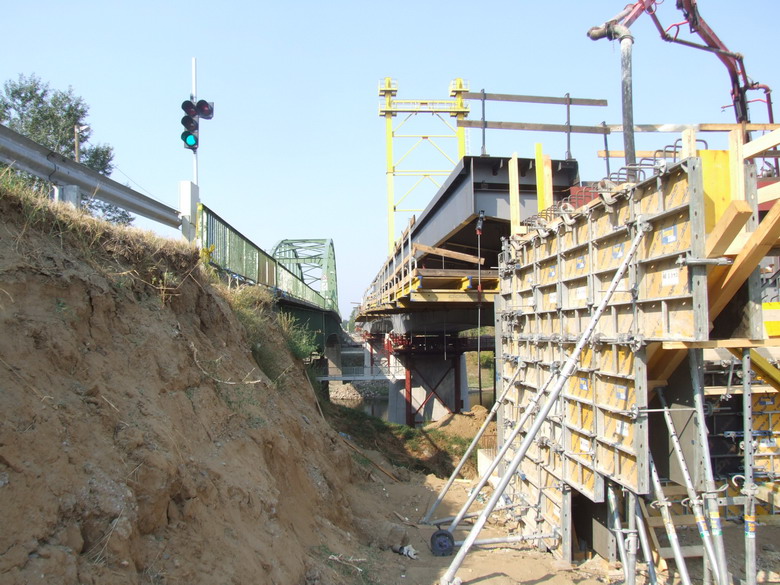

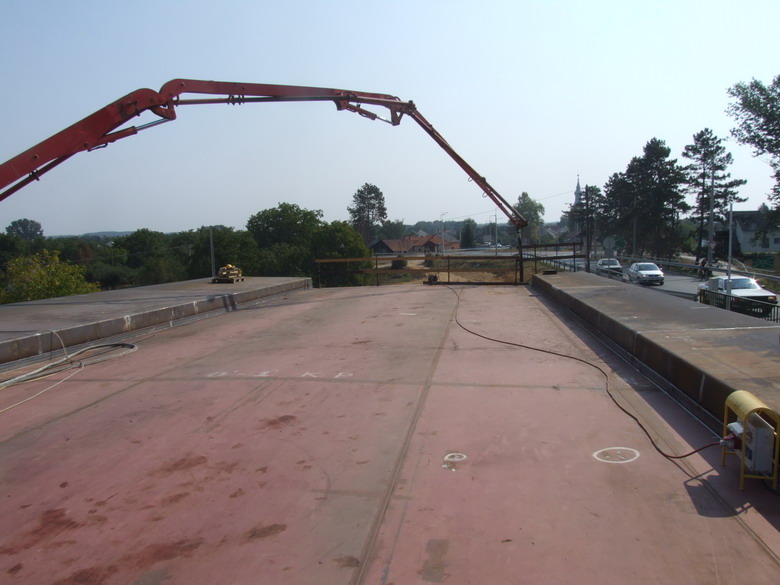

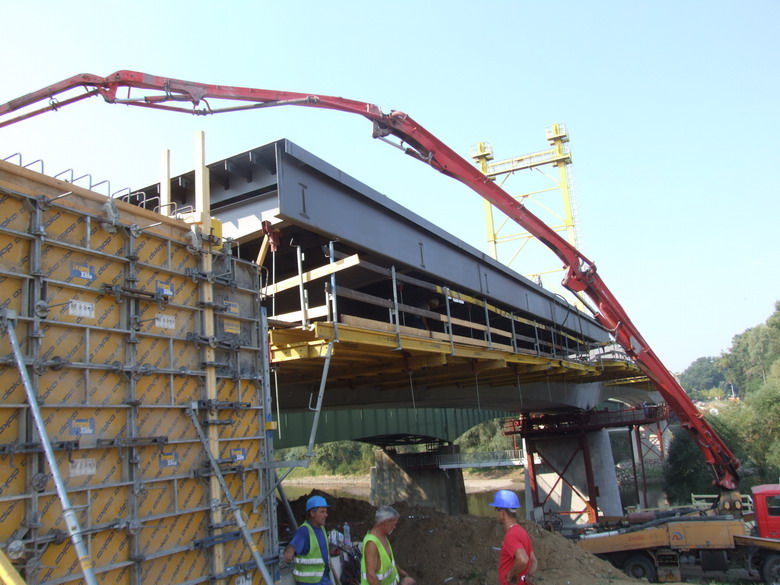

A gergelyiugornyai (IV. jelű) hídfő térdfal alsó szakaszának betonozása.

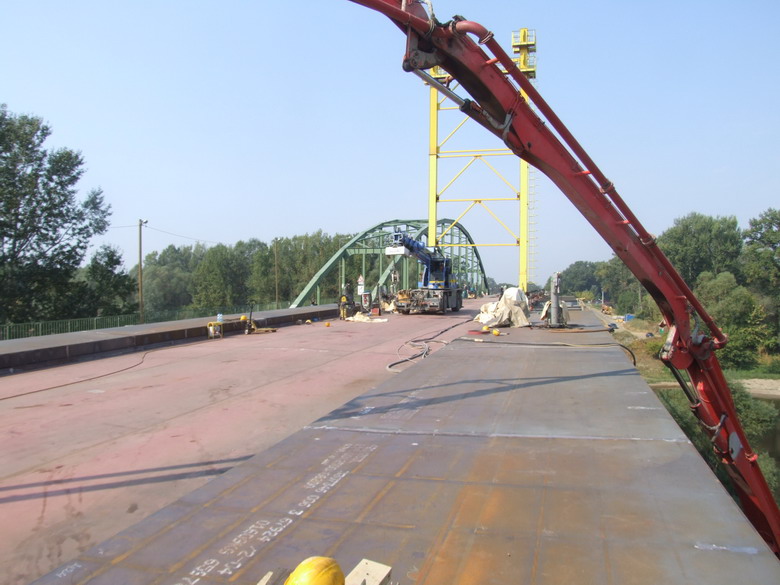

Két híd között, a járdapanelek szerelését a gergelyiugornyai hídvégen kezdték el.

Nyolc kereszttartó-köznyi kerékpáros-gyalogos járdapanel helyére emelve a kifolyási oldalon.

A gergelyiugornyai hídvég keresztmetszete az itt már elhelyezett kétoldali járdaelemekkel - Beregsurány felé nézve.

Ugyanaz Nyíregyháza felé nézve, háttérben a még álló ideiglenes pilonoszloppal.

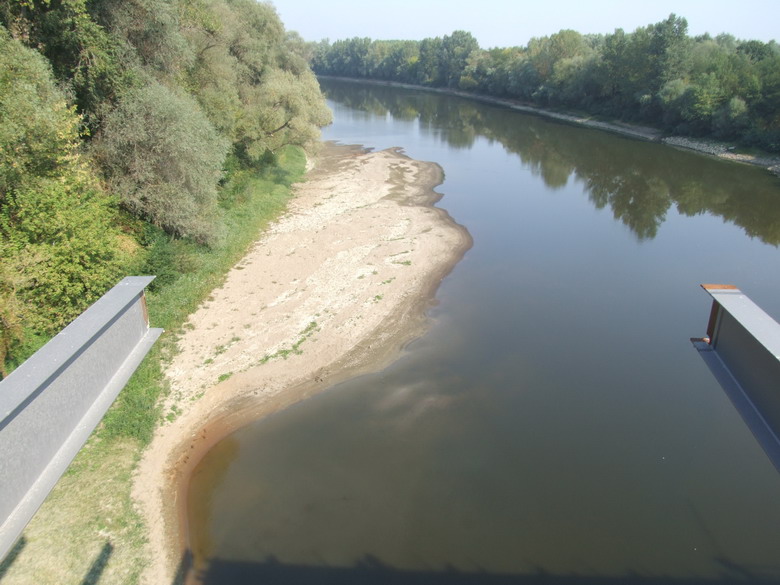

A híd alatti nagy homokpadot a Tisza egy év alatt elmosta - az egykori mederközépi pillérrom elbontásának köszönhetően.

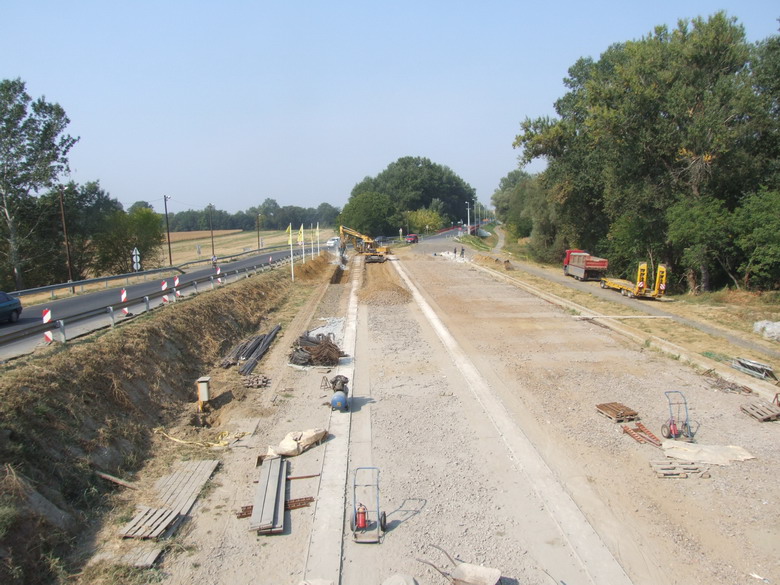

Eközben az egykori szerelőtéren bontják a darupályák alaptestjeit.

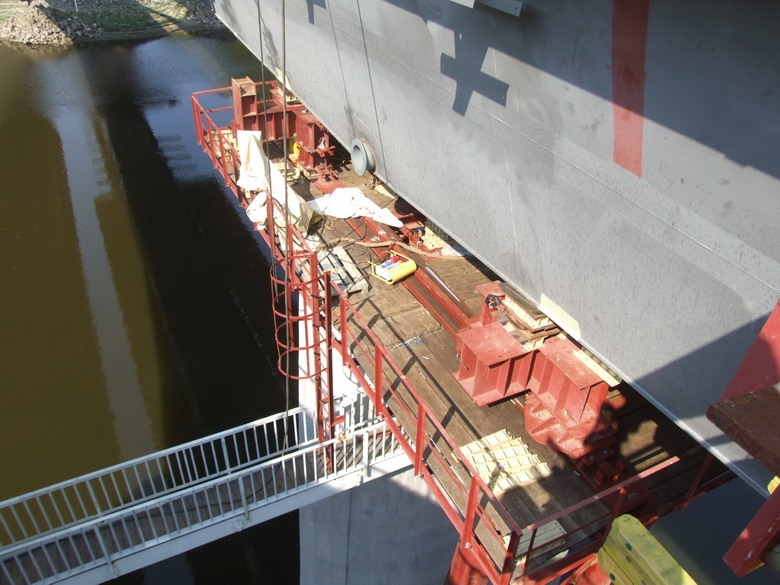

Jobb parti (III. jelű) mederpillér.

2012. szeptember 10.

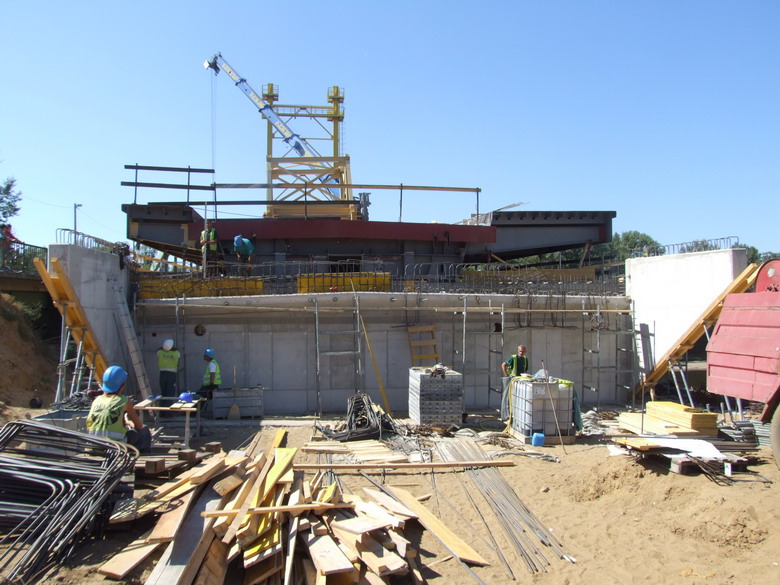

A kizsaluzott gergelyiugornyai hídfő.

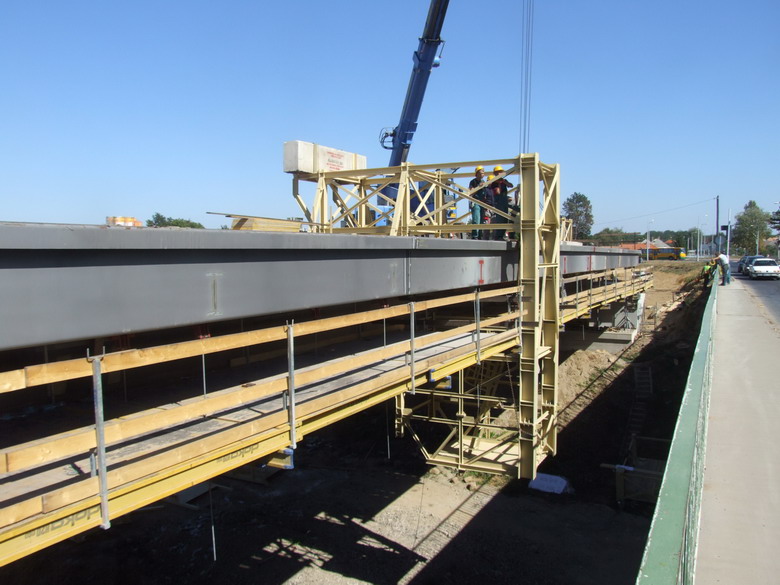

Felszerkezeten végiggördülő festőkocsi szerelése a gergelyiugornyai szélső nyílásban.

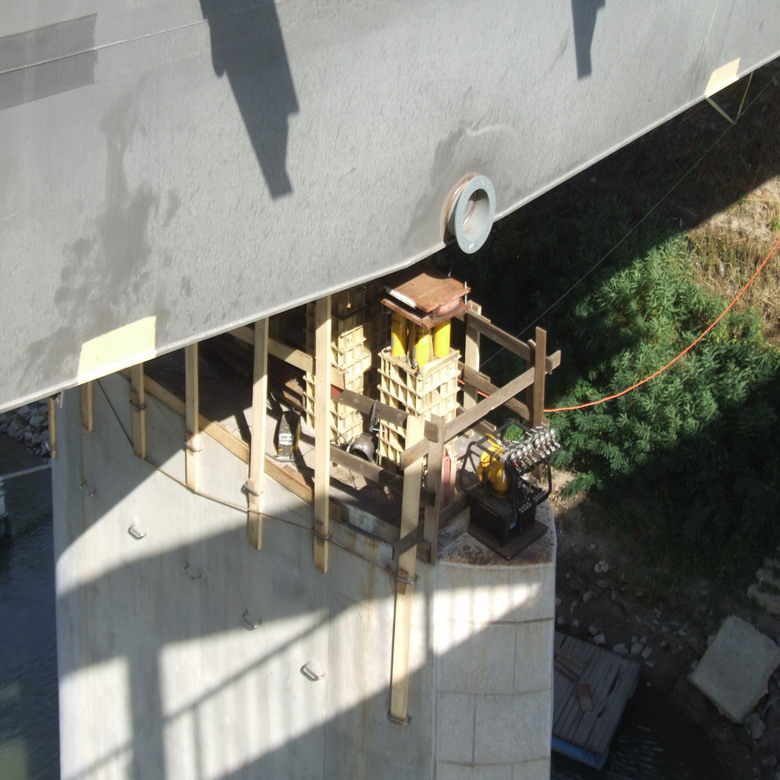

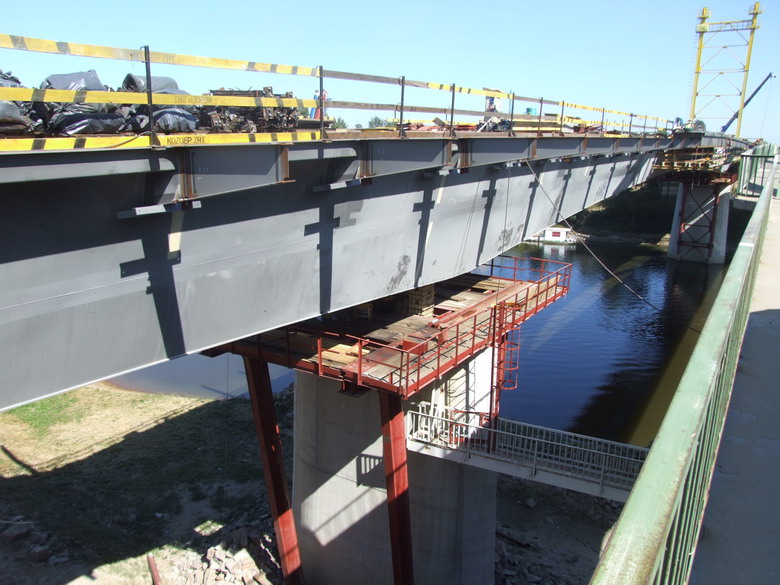

Bal parti mederpillér (II. jelű) elbontott tolómáglyákkal, emelési pontokon alátámasztva.

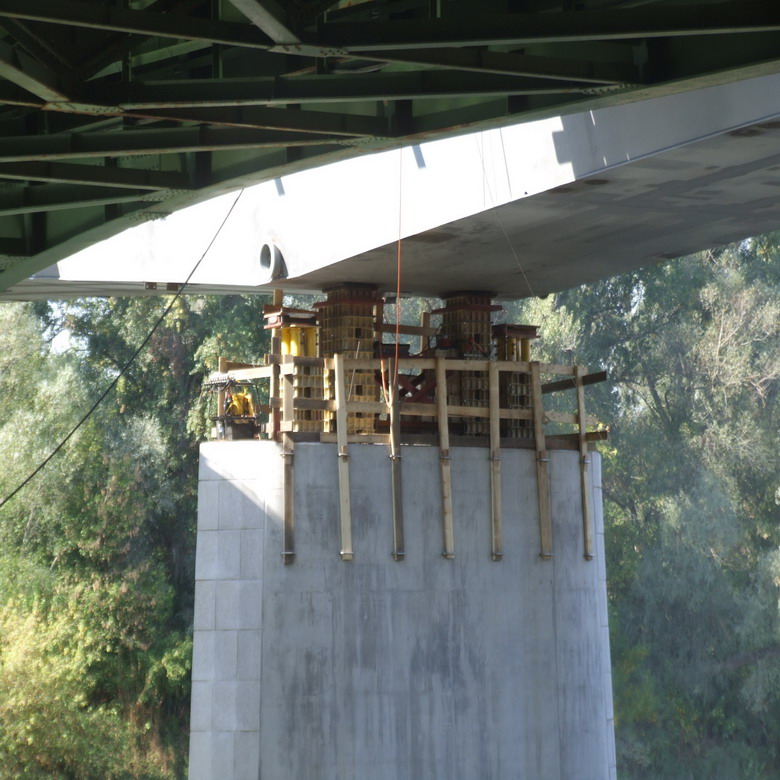

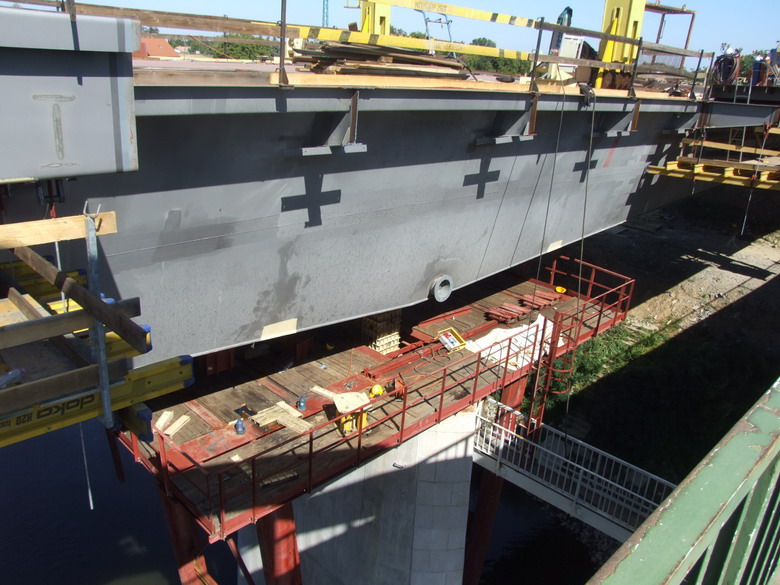

Ugyanaz alulnézetben.

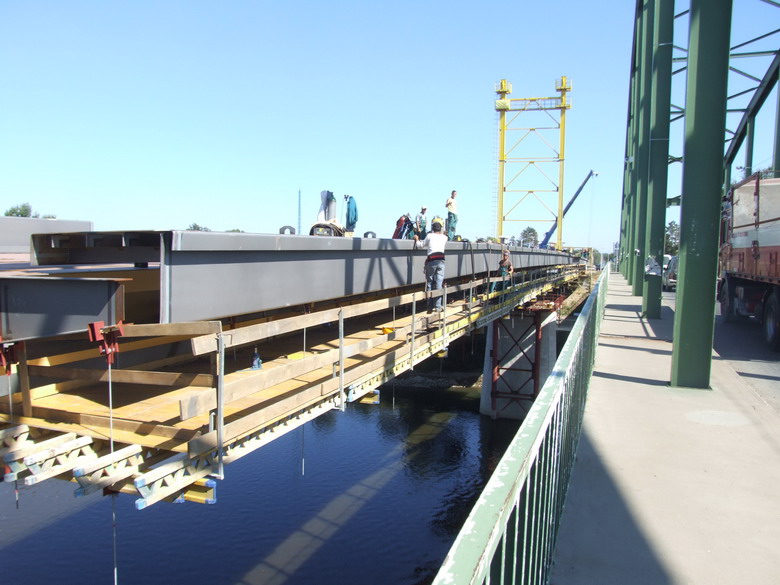

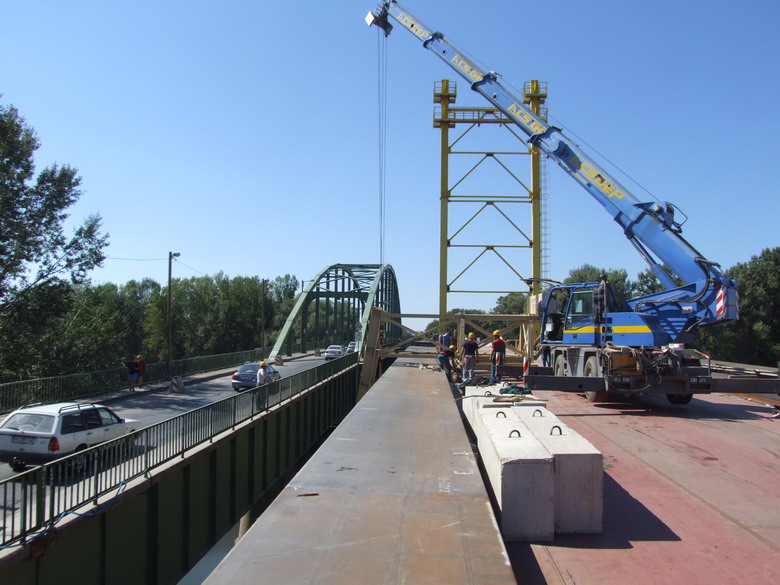

Járdapanelek szerelése a főnyílás közepe felé haladva.

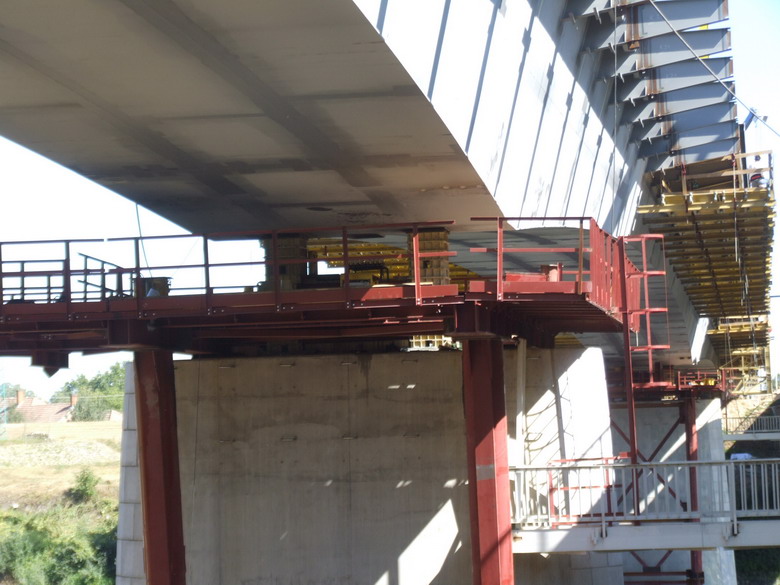

A jobb parti pillér (III. jelű) tolómáglyáit is elbontották.

Épülő festőkocsi befolyási oldali konzolos szerkezete.

2012. szeptember 26.

III. jelű mederpillér már ideiglenes tolópálya nélkül.

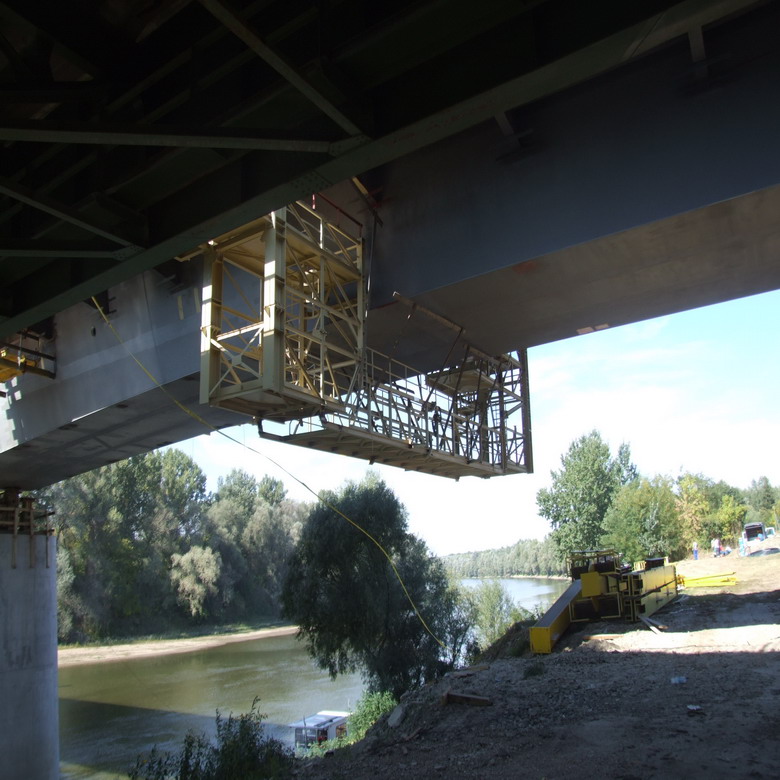

Összezárt festőkocsi a gergelyiugornyai parti nyílásban.

Gergelyiugornyai hídfő - a híd még bő méterrel végleges szintje felett van.

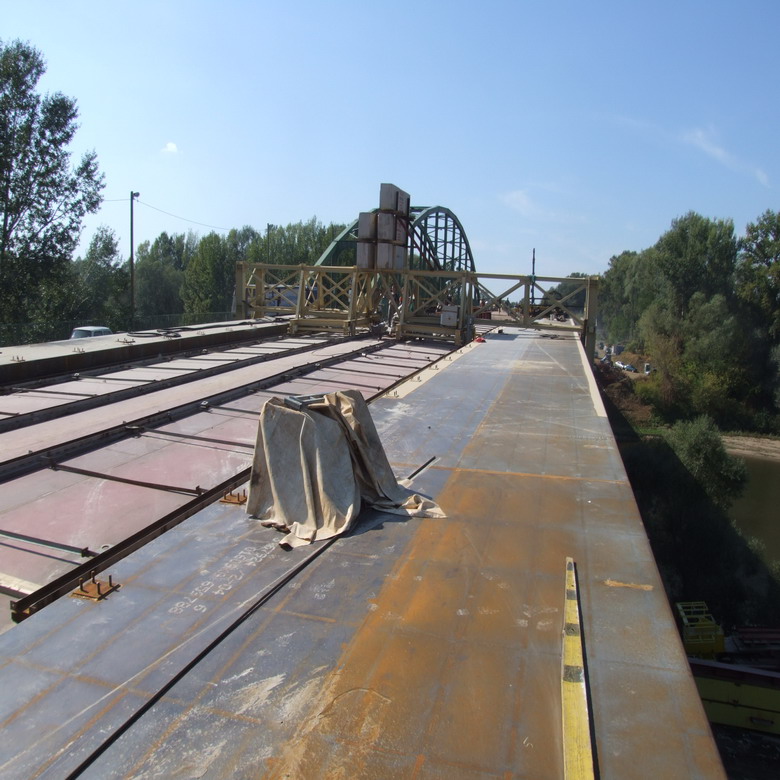

Festőkocsi és annak sínjei a kocsipályán.

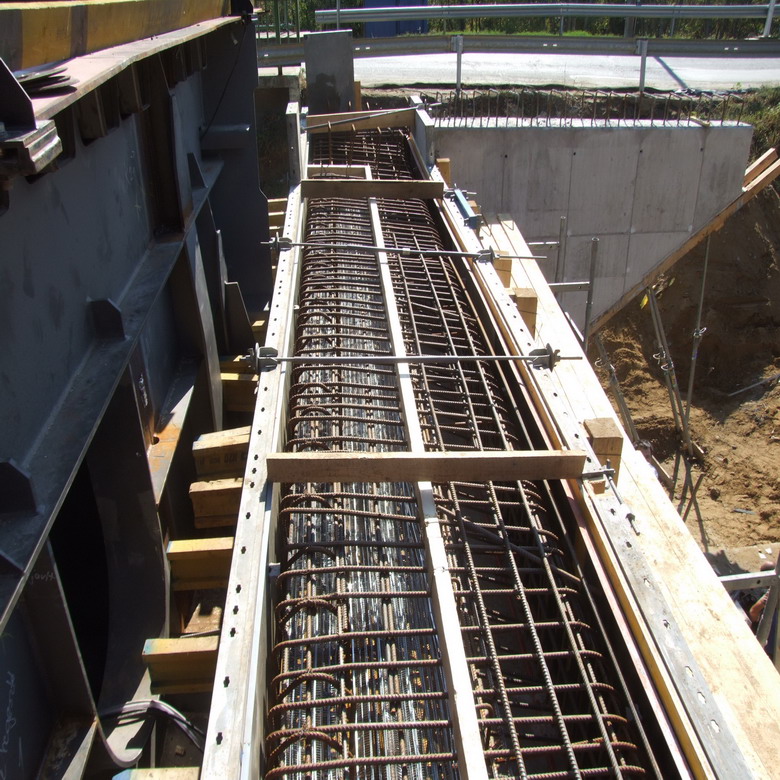

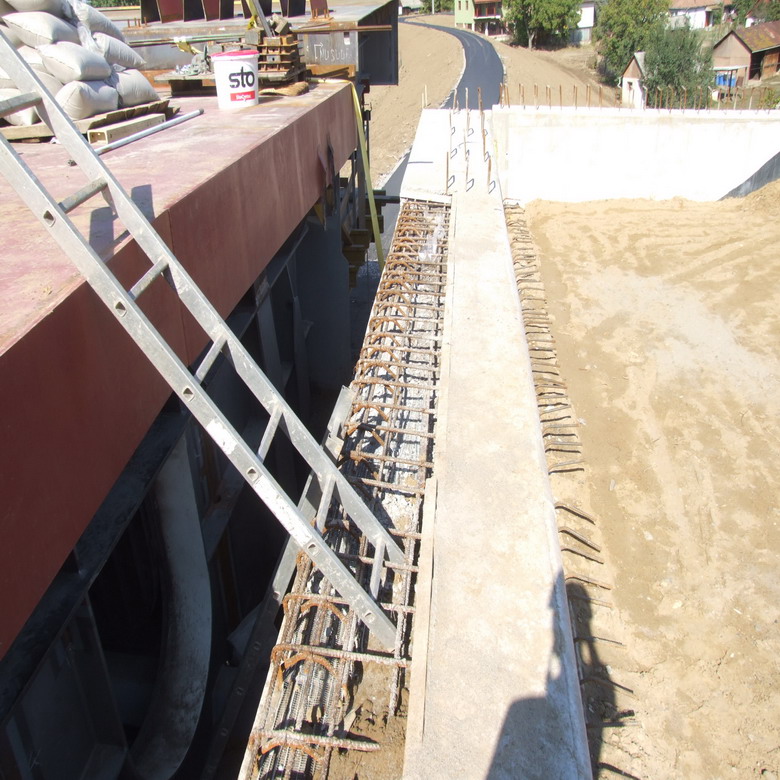

Hídfő betonozásra várva (kezdőponti térdfal felső betonozási üteme).

Látkép Gergelyiugornya felé.

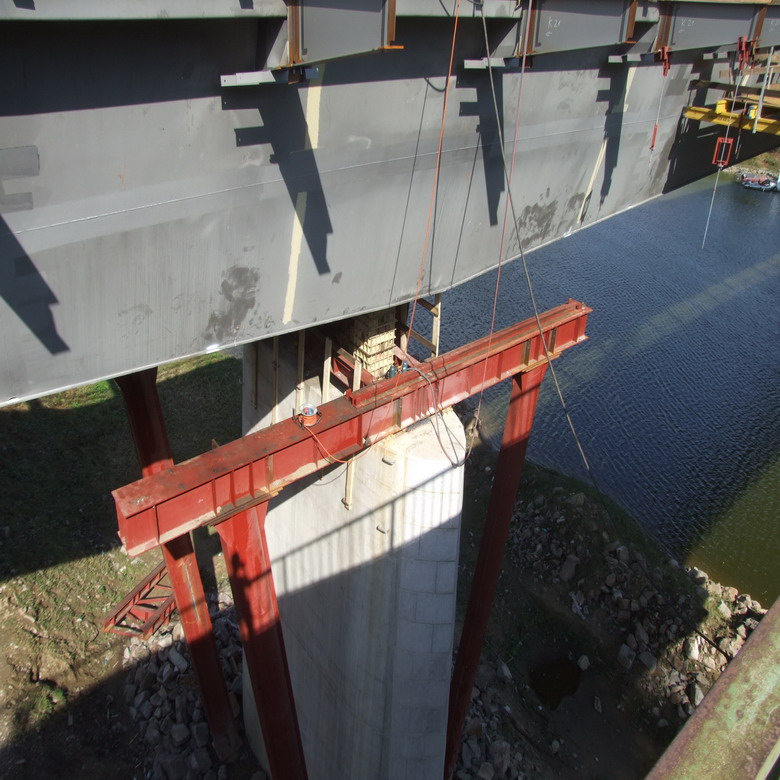

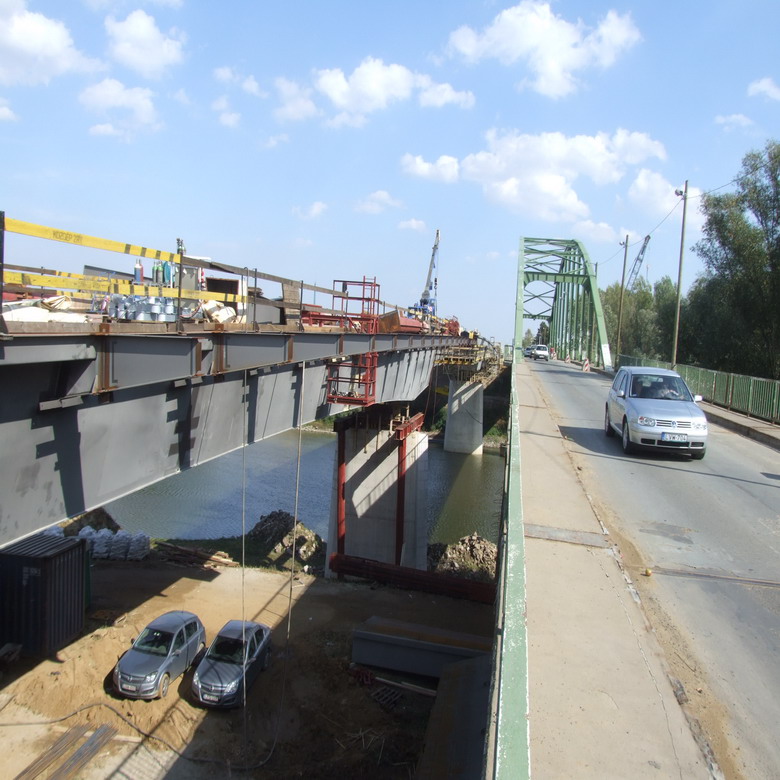

II. jelű mederpillér, a részben elbontott tolópályával.

III. jelű mederpillér már tolópálya nélkül.

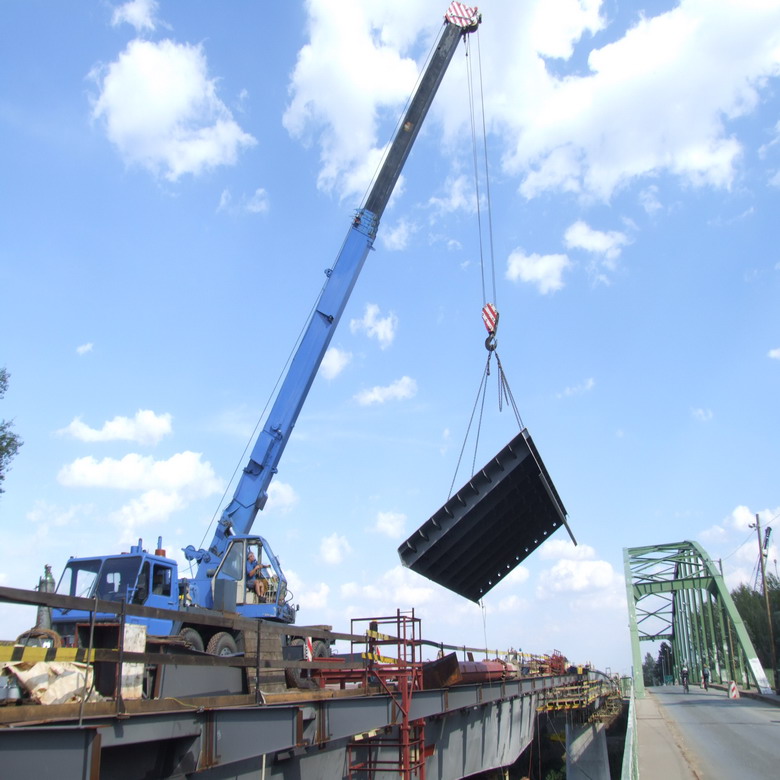

Kifolyási oldali, 4 m széles járdapanel emelése a hídra (két híd közötti szűk hely miatt ferde pozícióban).
