Fényképes beszámoló a vásárosnaményi II. Rákóczi Ferenc Tisza-híd építéséről

2012. november



 Havi fényképes beszámolók: 2011 augusztus szeptember október november december 2012 január február március

2012 április május június július augusztus szeptember október november december (próbaterhelés)                         Tanulmányok

Novemberben.

fénykép és szöveg: Hajós Bence



2012. november 5.

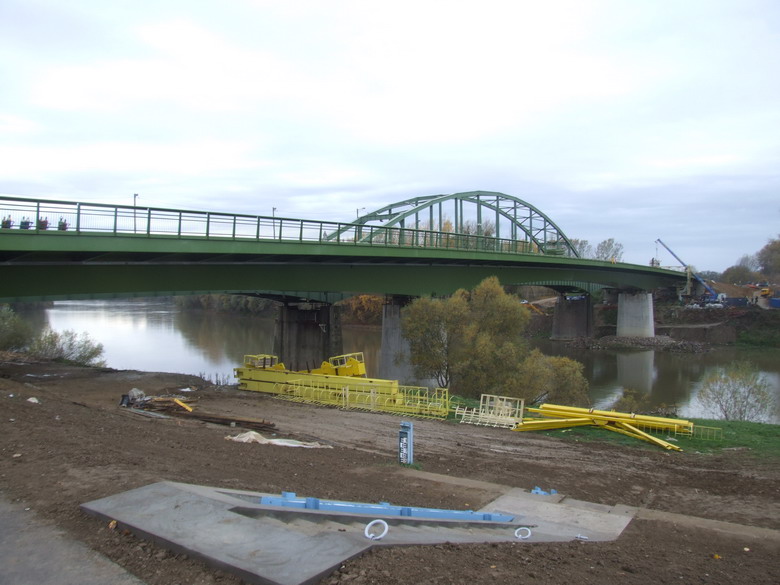

Elzöldült új híd, félig felszerelt kerékpáros külső korláttal.

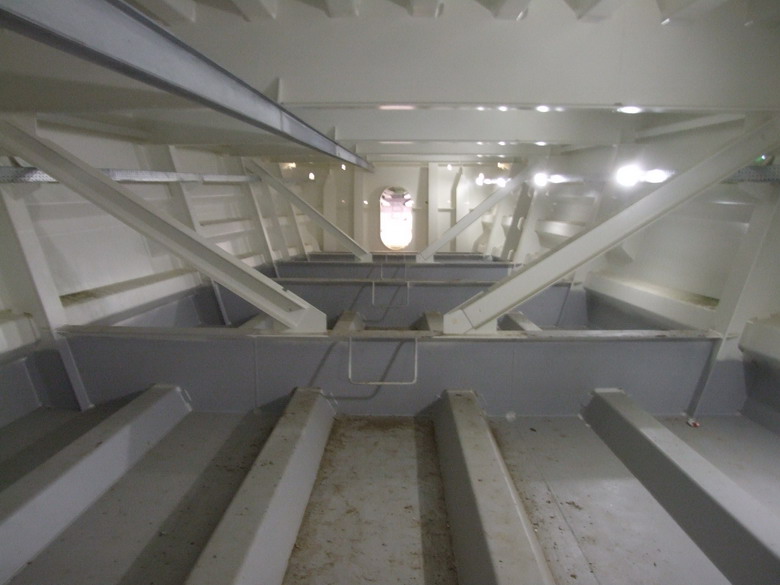

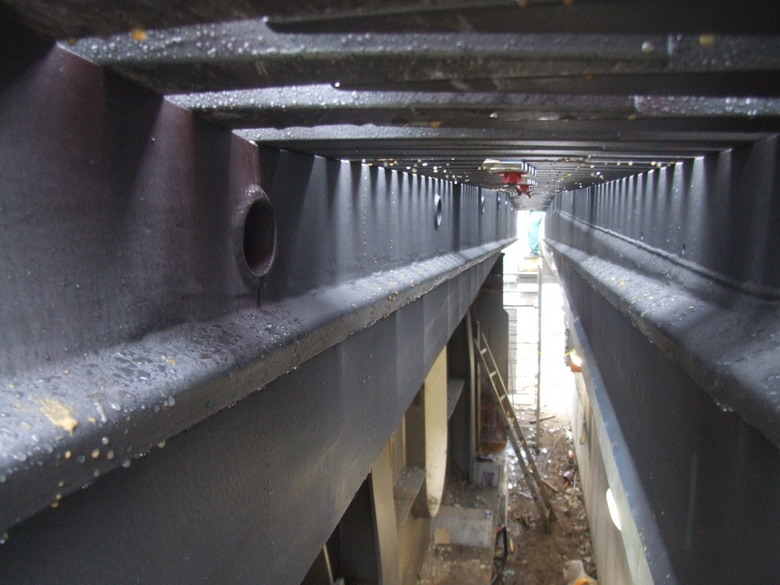

Szekrénytartó belseje: kétoldalon közműtálcák, középen fent anyagmozgató darupálya.

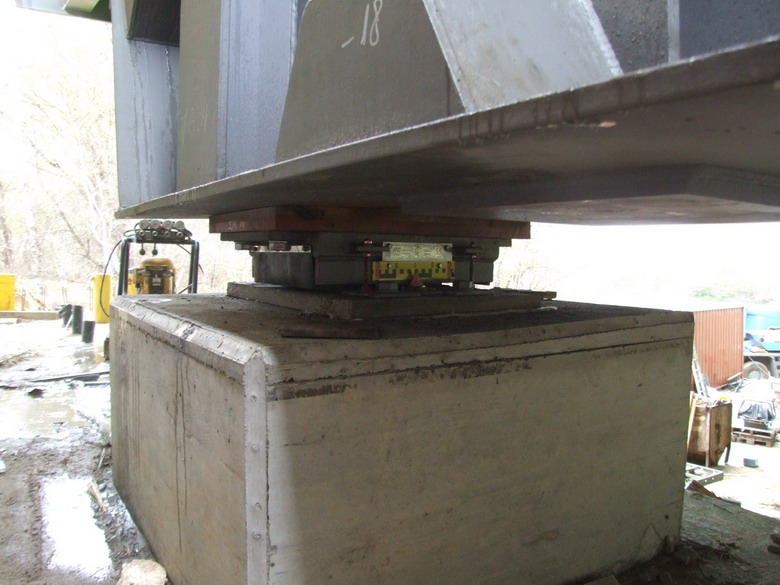

Sarura engedett felszerkezet a hídfőben.

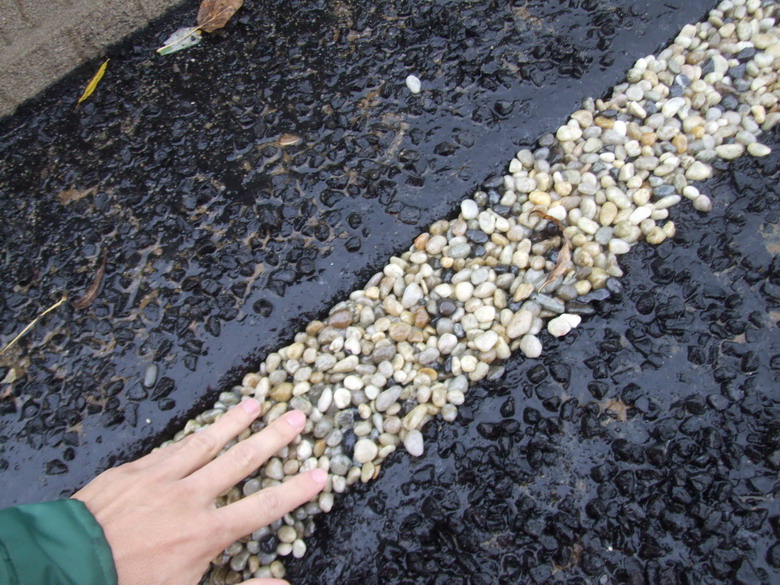

Epoxival ragasztott gyöngykavics szivárgó a kocsipálya mélyvonalában.

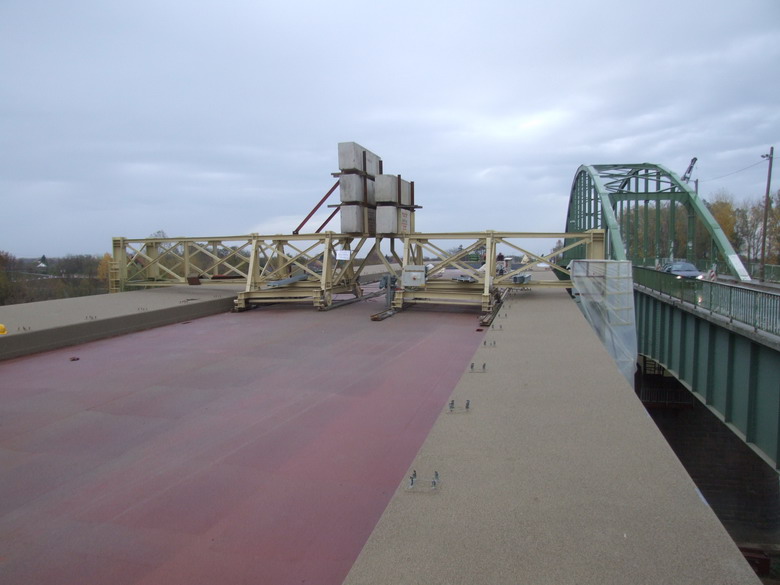

Festőkocsi leszerelésre vár a szervízút felett.

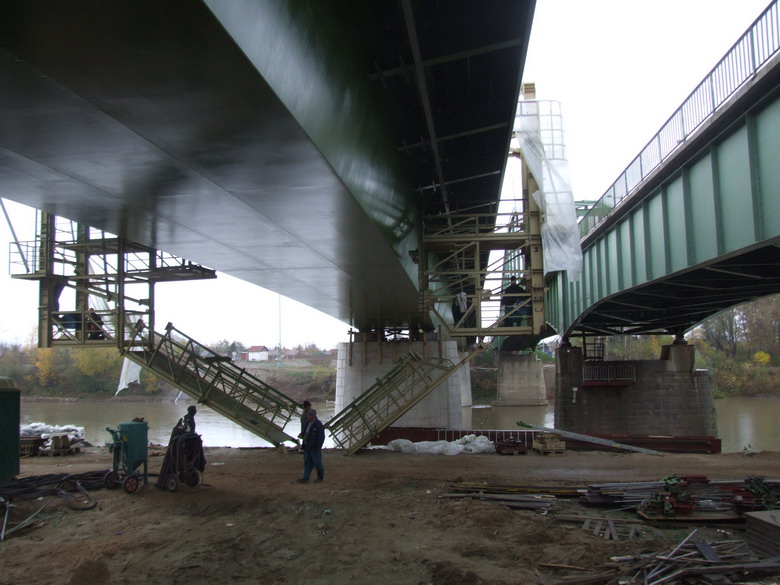

Festőkocsi leszerelése.

2012. november 9.

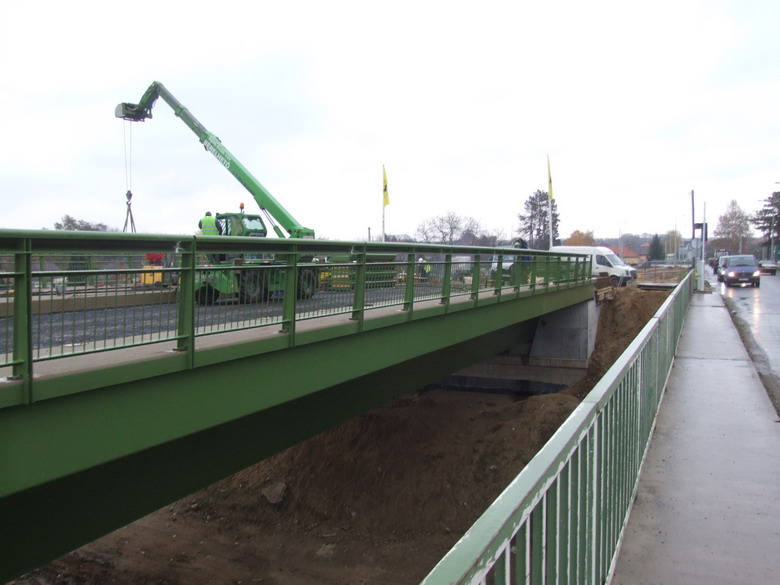

Közeledik végleges formájához a gergelyiugornyai hídfő környezete.

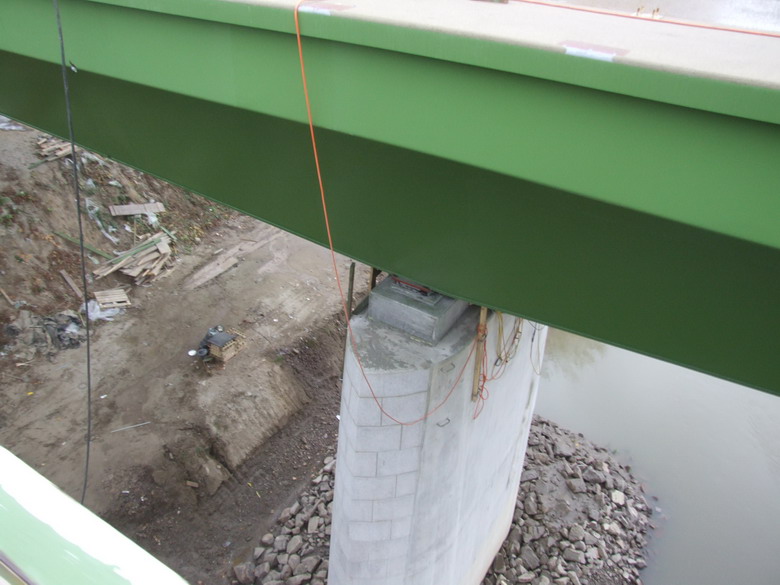

II. támasz: saruzsámoly és fixsarura eresztett felszerkezet.

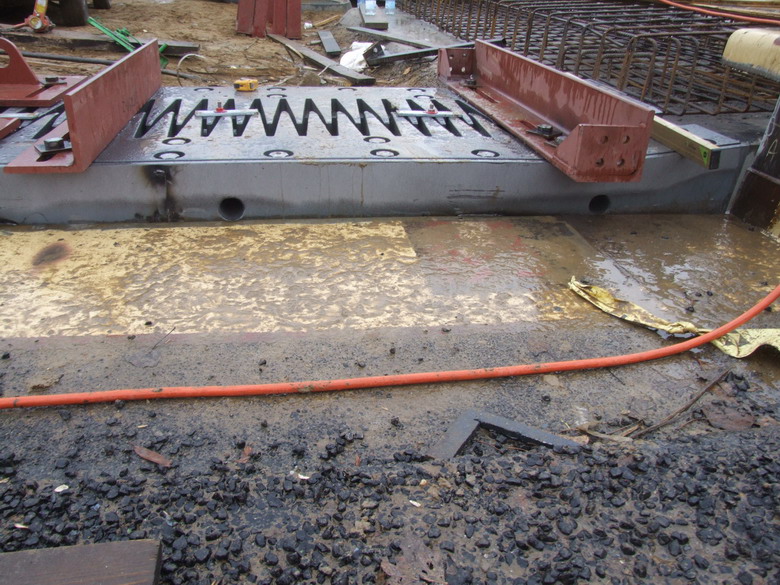

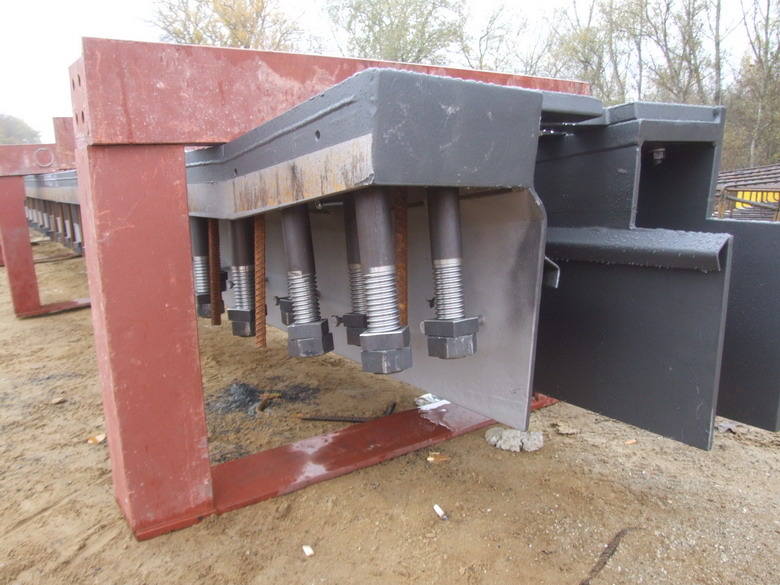

Fésűs dilatáció beszerelésre várva a kezdőponti hídfő mellett: hídhoz hegesztett, hídfőhöz betonozott alépítménnyel.

Hídvégi keresztszivárgót kiváltó alépítmény perforációs csöpögtetőcsövek, melyek a gumivályúba vezetik majd a szivárgó vizet.

Ugyanezen, alépítményi dobozon átvezetett, hosszirányú csöpögtetők a hídszigetelés irányából (hegesztés és szigetelés előtt).

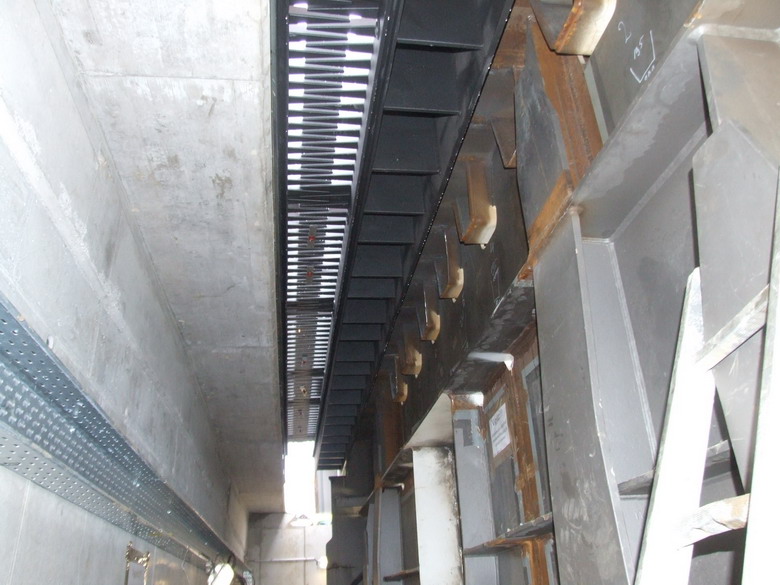

Hídvégi hegesztés alulról nyitott doboz szerkezetében valamennyi fésű-csavar elérhető, így később cserélhető. Készre hegesztés előtt.

Szigetelést csatlakoztató hajlított lemez elhelyezése a hídfő felőli oldalra.

2012. november 13.

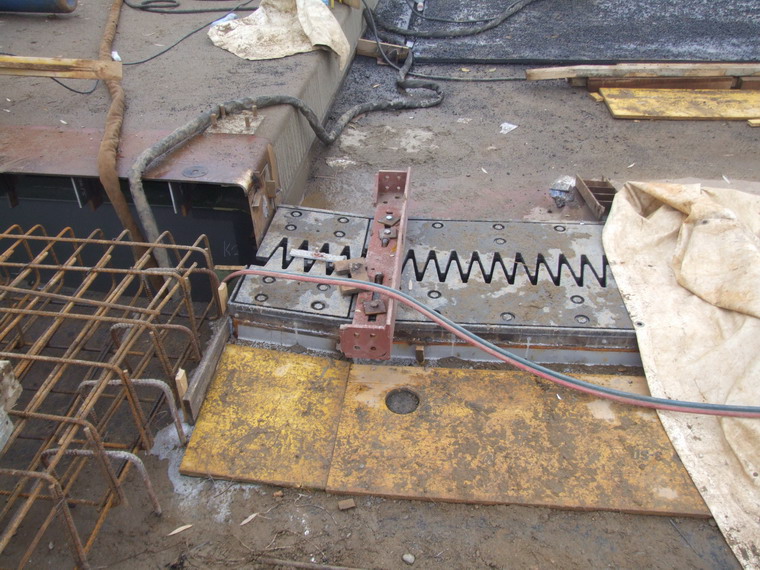

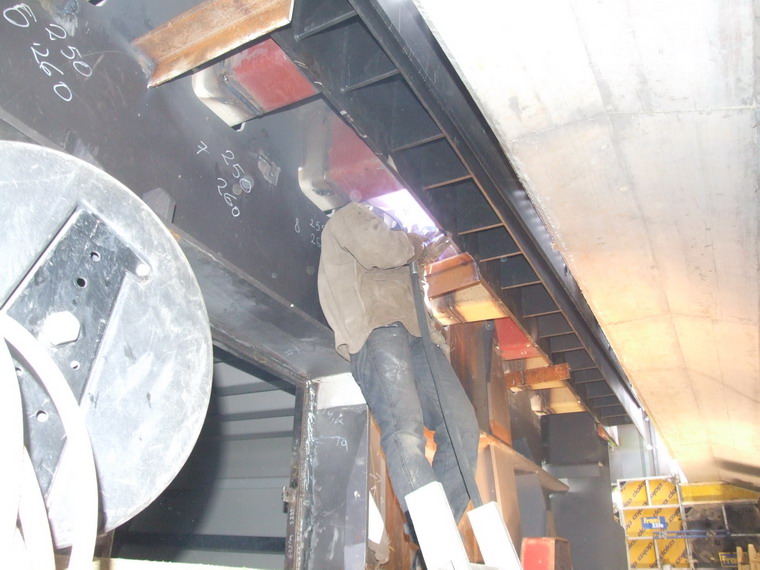

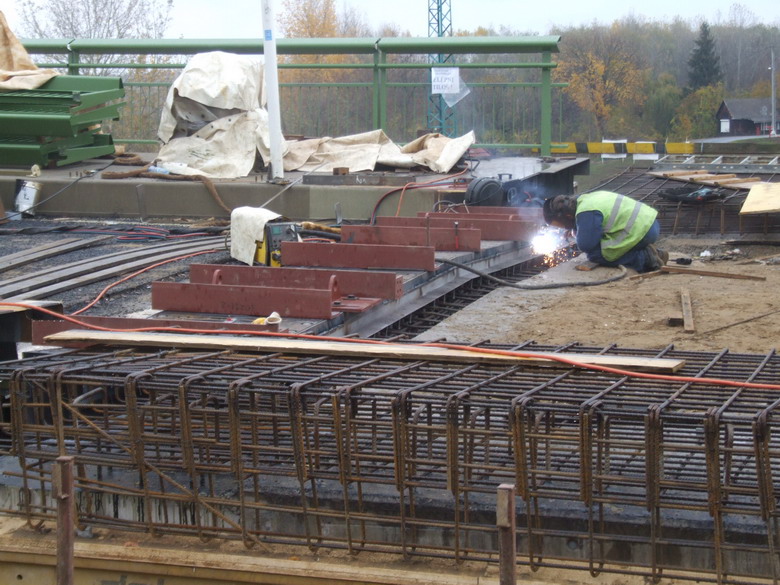

Dilatáció alépítményének hegesztése a híd végéhez - varrat, varrat, varrat.

Dilatáció-szegély csomópont alakulófélben.

Egyedi korlátlábak hegesztése.

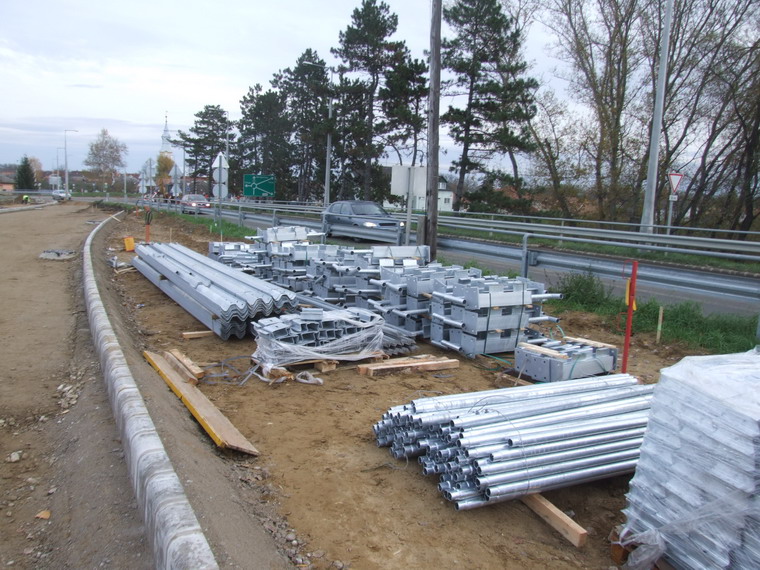

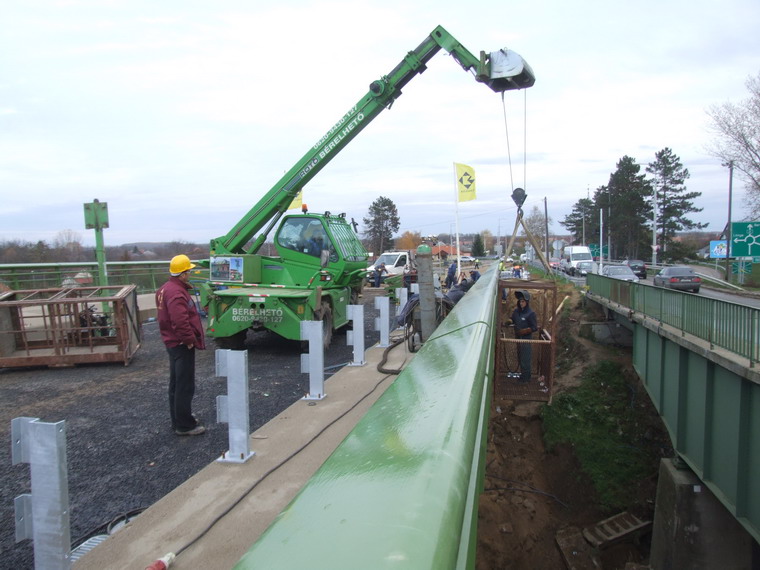

Megérkezett a vezetőkorlát is.

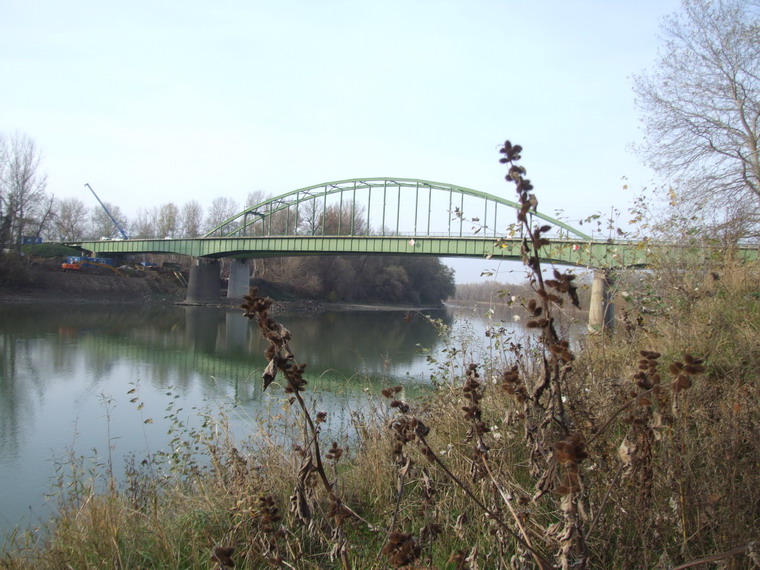

Hídverseny a Tisza balpartjáról nézve.

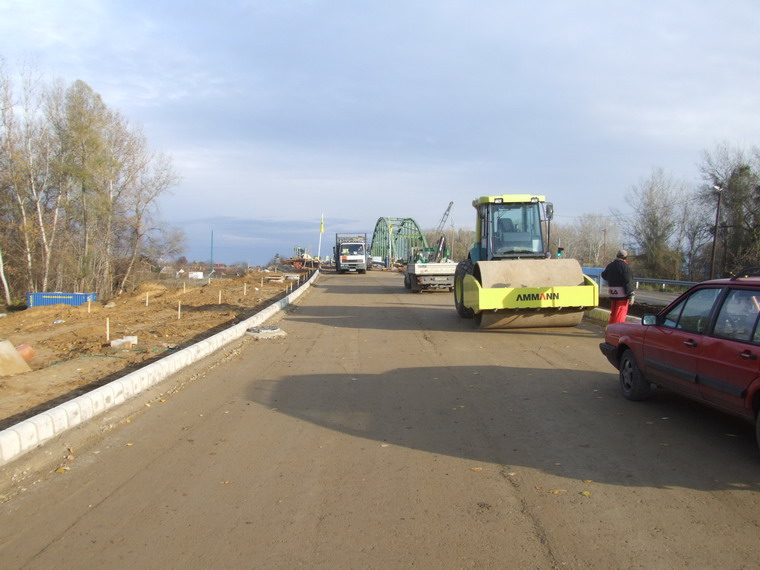

Útkorrekció építése a híd előtt.

2012. november 19.

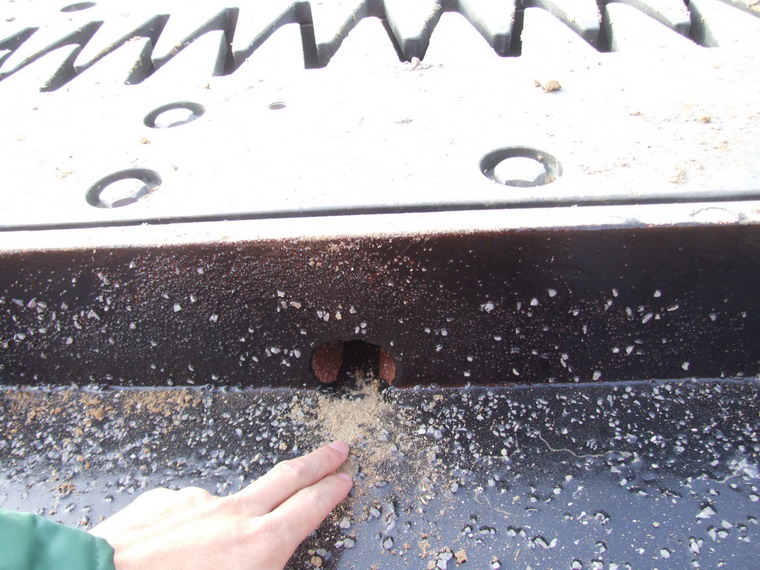

Beépített szivárgós dilatáció alépítmény - szigetelés után.

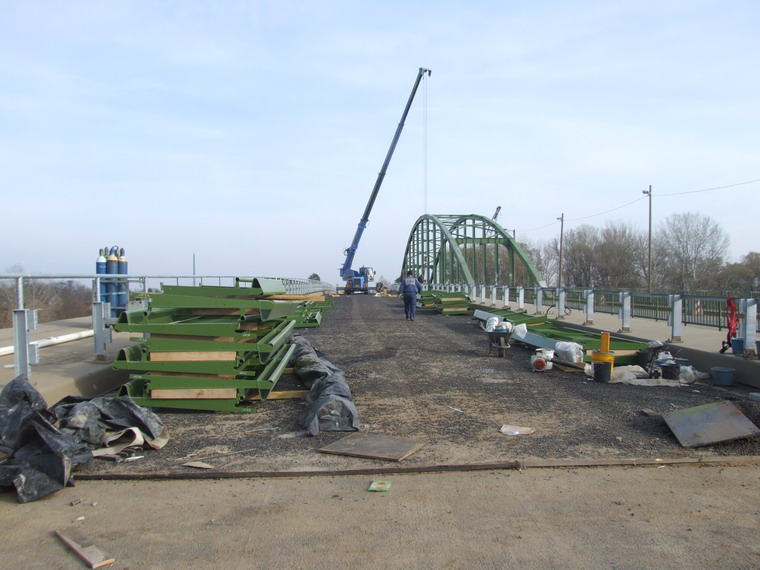

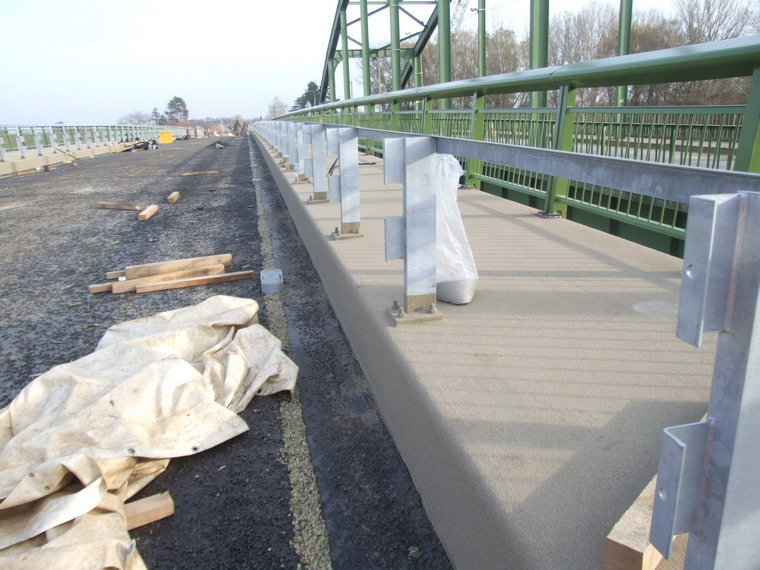

Híd kocsipályája, egyelőre autók helyett korlátokkal.

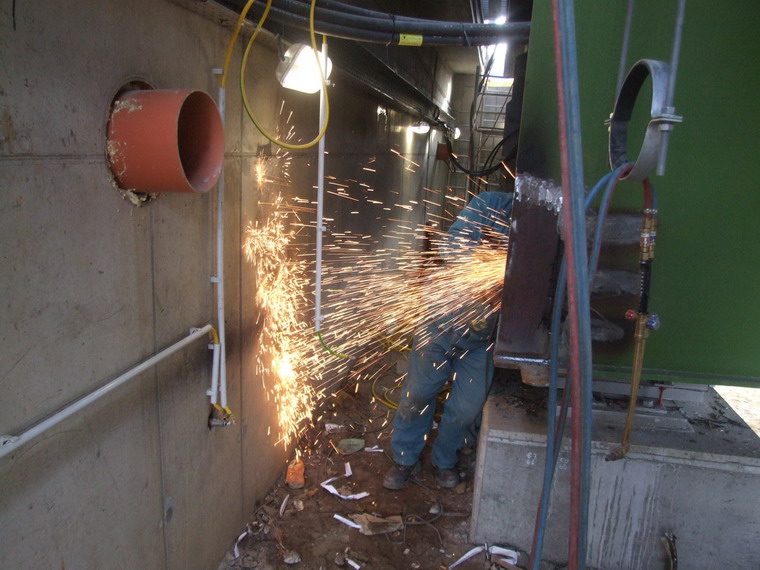

Eközben befejező lakatos munkák a hídfő belsejében.

Korlátlábak korrózióvédő kis kocsija.

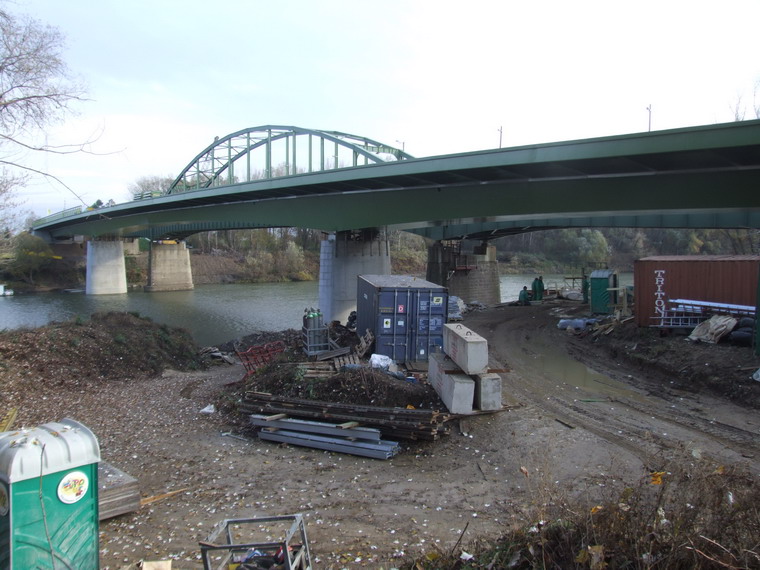

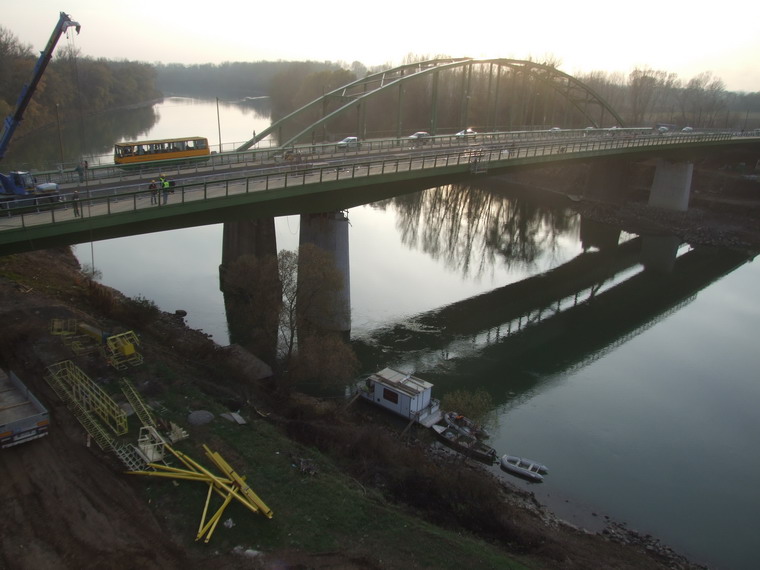

Felvizi nézet az öreg híddal.

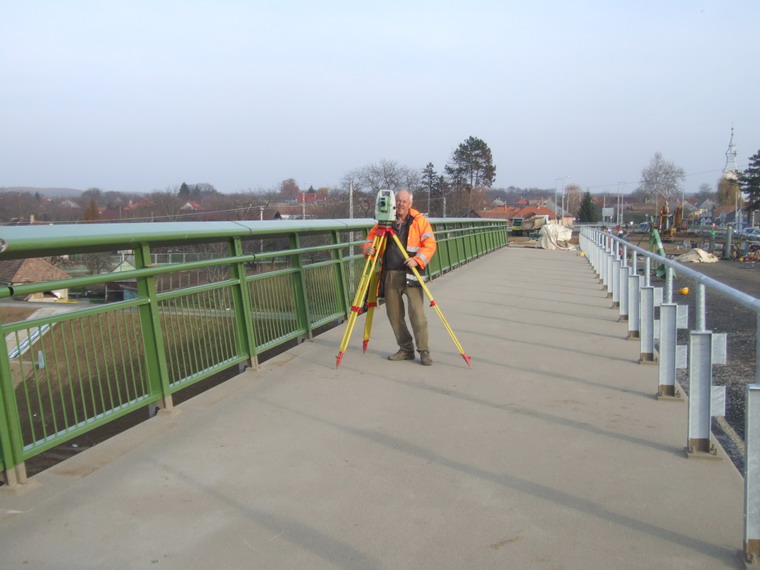

Egy kis geodézia!

Lenyugvó nap előtt az új híd lassan végleges formáját mutatja.

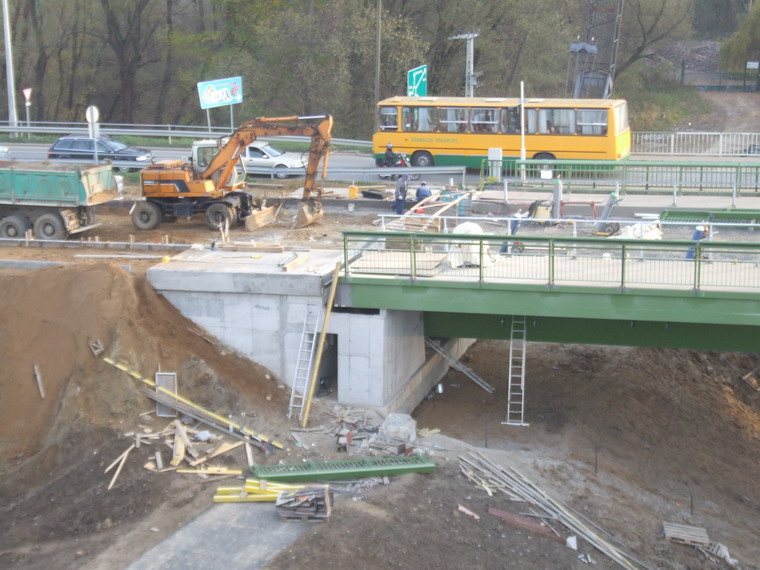

Gergelyiugornyai hídfő környezete.
